概要

基本情報

モデル番号	DT50W-136
タイプ	蓄電池テスター
テスト領域	充電と放電
カスタマイズ	カスタマイズ
説明	リチウム電池グレーディングテスター
電圧試験範囲	1～5V
充電電流	0.5～10A調整可能
放電電流	0.5～10調整可能
最大並列電流	170A
機能1	充電
機能2	容量チェック
機能4	自動充電と放電
機能5	並列テスト
機能6	バランス維持
品質管理システム	ISO90001
利点1	15年以上の経験
利点2	強力な研究開発チーム
利点3	高度な生産技術
利点4	完璧なアフターセールス保証
輸送パッケージ	耐航性のある梱包
仕様	サイズ: 8045200 cm
商標	DK
起源	杭州、中国
HSコード	9030849000
生産能力	20000

梱包と配送

パッケージサイズ100.00cm * 80.00cm * 210.00cm パッケージ総重量390.000kg

製品説明

DT50W-136は、大規模なリチウム電池試験のニーズを満たすように設計された大容量リチウム電池試験・等級分け装置です。各種リチウム電池、ニッケル水素電池、ニカド電池の容量試験、自動サイクル充放電試験、容量等級分けとマッチング、バランス維持、内部抵抗試験に適しています。最大電流170Aの並列試験に対応し、18650、26650、32650パウチセル、角柱セルなどを搭載可能です。電池生産工場、電池リサイクル工場、電池開発や新エネルギー車用電池の試験・メンテナンスを行う研究所などで広く利用されています。モジュール設計を採用したDT50W-136は、8台のDT50W-17と1台の試験キャビネットで構成されており、メンテナンスが簡単で便利です。複数の DT50W-136 ユニットを組み合わせて、大量テストの要件を満たすテストグループを形成できます。

リチウムイオン、ニッケル水素、ニカド電池

• 各チャネルには専用のプロセッサが搭載されており、容量計算、タイミング、電圧、電流制御の完璧なレベルを保証します。 • 完全に分離された設計で、各チャネルに独立したプロセッサが装備されており、バッテリーパックのセルを直接テストできます。 • 独立した熱源チャネル、温度制御、速度調整ファン。 • LEDライトは、実行状態、テスト状態、一致状態、およびアラーム状態を示します。 • Li-ion、ポリマー、Ni-MH、NiCdなどのバッテリーと完全に互換性があります。 • 18650、26650、32650、ポーチ、角柱バッテリーと完全に互換性のあるインストール。 • プローブの高さは調整可能で、定規スケールで簡単に水平合わせできます。 • コンピューターとデバイス間のオンラインテスト、設定と結果は具体的で豊富です。 • 定電流放電、定電力放電、定抵抗放電、定電流充電、定電圧充電、定電流および電圧充電、内部抵抗テスト、アイドルなどの作業• 充電および放電パラメータをカスタマイズできます。 • マッチングを処理し、カスタマイズされた標準に従ってテスト結果をマッチングし、デバイスにマークして表示できます。 • チャネル並列テスト機能により、最大並列電流出力は170Aです。 • ワンクリックでバッテリーパックの電圧差をバランス調整し、バッテリーの修理を簡単かつ容易にします。 • バッテリーの逆接続保護とアラーム。 • テストプロセスの記録機能 • 3つのY軸（電圧、電流、容量）と時間軸曲線の描画機能、およびデータレポート機能を備えています。 • テストステータスバーの色をカスタマイズできるため、テスト数が多い場合でも、すべてのデバイスのテストステータスを簡単に確認できます。

バッテリー接続器具

2. 円筒形細胞：

バッテリーパックバランス維持の接続図

商品サイズ: 80*45*200 cm(L*W*H) 合計パッケージ数: 9 総容量: 1.75 CMB GW: 250 kg

応用事例 - リチウム電池容量のグレーディングとマッチング

応用事例 - リチウム電池パックのバランス維持

会社概要：2005年に設立されたDEKANGは、蓄電池検知装置、充電ステーション、シェアードモビリティソリューションの研究開発、製造、販売を手掛けるハイテク企業です。お客様に蓄電池サービスの包括的なソリューションを提供しています。製品カテゴリー：バッテリー充放電検知装置、バッテリー検知・回収装置、電動自転車/電動スクーター充電ステーション、シェアードバッテリー充電・交換システム、インテリジェントリチウムバッテリー、バッテリー交換式電動自転車/電動スクーターなど。

なぜ当社を選ぶのでしょうか?

2005年から、私たちは業界のリーダーシップを獲得してきました
15年以上の経験
強力な機能と優れたパフォーマンス
プロフェッショナルで強力な R&D チーム。
技術的リーダーシップと優位性
高度な生産技術と自動組立ライン
50カ国以上の市場検証と専門ユーザーの承認
市場運営における豊富な経験
プロフェッショナルなアフターサービス、生涯にわたるアフターサービスの提供

配達
サンプル注文は、DHL、FEDEX、TNT、UPS、またはご希望のその他の速達サービスで発送されます。また、お客様のご都合に合わせて、中国内の別の合意された住所に発送して積載することもできます。

通常注文はお客様のご指示に従って海上または航空便で配送されます。

保証：
12 か月の保証、生涯のアフターサービス、無料の技術サービス。

アフターサービス
保証期間中は交換部品を無料で提供し、弊社の指定するDHL、UPS、TNT、FEDEXでユーザーに交換部品を発送し、電話、メール、ビデオで交換手順を案内します。

保証期間終了後は、交換部品の費用を頂戴いたします。交換部品をご購入いただいた場合、修理日から半年以内であれば、同じ問題に対して無償保証をご利用いただけます。また、当社では生涯にわたる無料技術サービスを提供しており、お客様は電話、FAX、メール、ソーシャルメディアなどを通じて、故障のご連絡や修理技術に関するお問い合わせを承っております。有料サービスについて：以下の条件は無料修理の対象外となります。当社は有料サービスをご提供いたしますので、予めご了承ください。

マニュアルに従って操作または使用しないでください。損傷の原因となります。
弊社が許可していない者により当該機器が分解または修理された場合。
水の流入、機械的損傷、落下、焼損など、予期せぬ要因または人為的な原因により損傷が発生します。

ご注意：DK TESTINGの輸出部門はDKの唯一の公式輸出部門です。第三者または他のチャネルを通じて当社の機器を購入された場合、完全なアフターサービスおよび技術サービスを受けられないリスクがあります。より良いサービスと技術サポートをご利用いただくために、海外のお客様はDK TESTINGの公式輸出部門から直接ご購入ください。

リチウム電池充放電試験および容量評価装置型式番号：DT50W-136

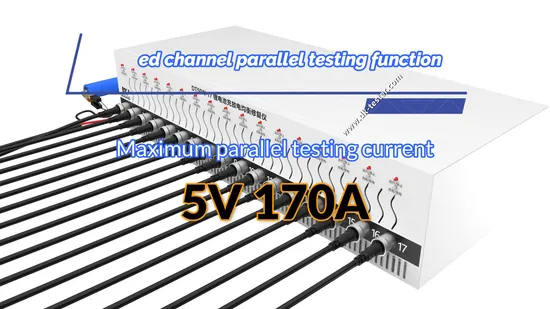

最大シングルチャネル出力: 5V 10A 最大パラレル出力: 5V 170A

インテリジェントで多機能、1台のマシンでさまざまなテストニーズに対応

適用可能なバッテリー特徴技術仕様

説明: リチウム電池充放電試験および容量評価装置
型番: DT50W-136
入力電圧:		AC 220V±10% 50Hz/60Hz
電圧	最大充電定電圧:	5V
	最小放電カットオフ電圧:	1V
	許容範囲：	0.02V
現在	最大充電電流:	10A
	最大放電電流:	10A
	最小充電カットオフ電流	0.05A
	許容範囲：	0.02A
力	最大出力（シングルチャンネル）	100W
データ記録	データ記録条件:	時間間隔
		電圧間隔
		現在の間隔
充電	充電モード:	定電流充電
		定電圧充電
		定電流・定電圧充電
	充電カットオフ条件:	電圧、電流、時間、容量、-△V
退院	放電モード:	定電流放電
		定電力放電
		定抵抗放電
	充電カットオフ条件:	電圧、電流、時間、容量
サイクル	サイクルインデックス:	1～254回
拡張機能	並列チャネルテスト:	最大並列電流出力：170A
	ワンクリックバランス調整機能：	最大バランス電流出力：10A
保護	逆接続
	過熱保護
	過電圧保護
	短絡保護
IPグレード		IP20
チャンネル制御モード		独立制御
チャネル間の高電圧絶縁		AC1000V/2分標準
電圧および電流テストのサンプリング		5芯線接続 / プローブ
ノイズ		76dB未満
ホストコンピュータ通信方式		TCP/IPプロトコルに基づく
テストレポートの出力方法		エクセル
サーバーディスク構成		100GB以上
サーバーオペレーションシステム		LANポート構成のWINDOWS XP以上のシステム
通信ポート		そして

機器の作業環境
動作周囲温度		0℃～40℃
保管温度		-10℃～50℃
動作周囲湿度		≤ 70 % RH（結露なし）
保管周囲湿度		≤ 80 % RH（結露なし）

図1. ポーチ型細胞と角柱型細胞（2つ選択）：

梱包情報ソフトウェアインターフェース
