概要

基本情報

モデル番号	KD212
製品名	ケーブル障害ロケーター
検出ケーブル電圧レベル	220V、380V、6kv、10kv、35kv、110kv、220kv
最大テスト距離	0～35km（オープンラインの場合は最大100km）
出力電圧	最大100Vpp
出力周波数	自動マッチング
受信感度	6e-15テスラ、5μA
音響磁気測位精度	±0.5m
測位精度	±0.5m
試験線の最大埋設深度	450万
最大パルスピーク出力電流	10A
最大出力	10W
消費電力	≤1.0W
輸送パッケージ	カートンまたは木箱
商標	KDZD
起源	中国湖北省
HSコード	9030899090
生産能力	1日50セット

梱包と配送

パッケージサイズ120.00cm * 38.00cm * 26.00cm パッケージ総重量34.000kg

製品説明

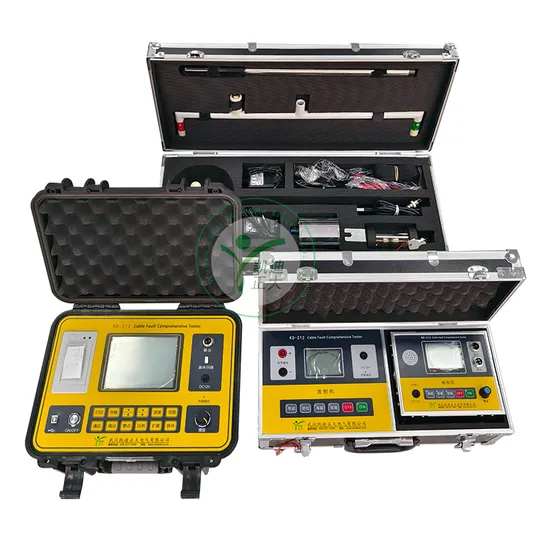

KD-212 ケーブル障害ロケーターの特徴:

1. KD-212ケーブル障害ロケータは、地下電力ケーブル障害、鉱山ケーブル障害、通信ケーブル障害、街灯ケーブル障害、高電圧および低電圧ケーブル障害、直埋設ケーブル障害、架空ケーブル障害における高抵抗および低抵抗の接地接触不良などの障害を総合的に分析および検出できます。 2. KD-212ケーブル障害ロケータは、35kV以上の幹線路の障害距離をテストするために使用できます。ケーブル障害テスターは、さまざまなモデルとさまざまな電圧レベルの電力ケーブルと通信ケーブルのテストに適しています。 3. KD-212ケーブル障害ロケータは、高抵抗フラッシュオーバー障害、高抵抗および低抵抗接地、短絡、ケーブル断線、接触不良などのケーブル障害をテストできます。 4. KD-212ケーブル障害ロケータには音響ポイントテスターが装備されており、障害点の正確な障害位置を正確に特定できます。 5. KD-212ケーブル障害試験システムは、KD-212-Iレンジャーファインダー、KD-212-IIパスディテクター、KD-212-III固定点ロケーター、誘導プローブ、電位差検出器フレーム、KD-210高電圧発生器などで構成されています。ケーブルトレースおよび障害ロケーターは、光ケーブルおよびケーブルの障害箇所試験専用の機器です。様々な光ケーブルおよび金属導体（ペア線、保護層、シールド層）を備えたケーブルに適用できます。

製品説明

KD-212-I レンジャーファインダー
検出ケーブル電圧レベル	100V～35kV	充電電源	AC 220V±10%
最大テスト距離	0～35km（オープンラインは100kmまで到達可能）	充電時間	4～8時間
障害点エラー	0.5メートル	バッテリー寿命	5時間
全長誤差	0.3メートル	バッテリー電圧と容量	DC 12V (7AH)
送信波速度	10～200m/秒	消費電力	5VA
読書解像度	0.5メートル	動作条件	0℃～+40℃
位置決めインピーダンス範囲	0～5MΩ	極端な気温	-10℃～+50℃
位置決め精度	±10cm未満	相対湿度	40℃（20～90）%RH
埋設深度検出	3ヶ月未満	大気圧	86～106 kPa
データストレージ	100件のレコード	容積と重量	275×220×160mm、1.8kg

KD-212-II パスディテクター
出力電圧	最大100Vpp	最大パルスピーク出力電流	10A
出力周波数	自動マッチング	最大出力	10W
受信感度	6E-15テスラ、5μA	消費電力	≤1.0W
音響磁気測位精度	±0.5m	故障箇所の特定	Aフレームを使用して、最大2MΩのケーブル接地障害を検出します。
位置決め精度	±0.5m	充電電源	AC 220V±10%
テストパスエラー	±0.5m	充電時間	4～8時間
試験線の最大埋設深度	4.5メートル	バッテリー寿命	8時間
